[紅外接收頭]紅外接收頭頻率及電路圖講解

日期：2023-05-23

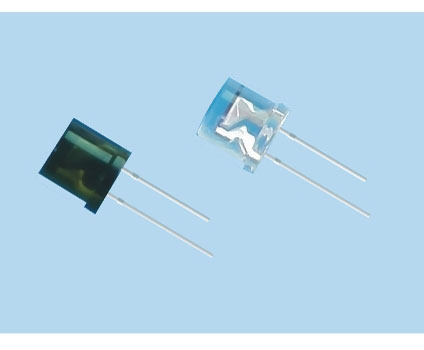

IR 接收器正在尋找脈沖頻率約為 38 kHz 的紅外光(在 980 納米范圍內)。IR 遙控器發送 38 kHz 紅外光的短脈沖，遙控器上的每個按鈕都有不同的開關模式。當 IR 接收器檢測到這些突發時，它會向 Propeller I/O 引腳發送一個 0，如果沒有則發送一個 1。sirc 庫負責對 I/O 引腳檢測到的開關模式進行解碼?！皊irc”這個名稱代表 SONY Infrared Remote Code，因?yàn)樗獯a使用 SONY 遠程協議的信號。這就是您必須使用設置為控制 SONY 設備的遙控器的原因。

紅外接收頭一、電路圖

電路非常簡單，我們只需要將一個 LED 連接到 TSOP1738 的輸出端，即可測試接收器。我們?cè)谶@里使用了 BC557 PNP 晶體管，以反轉 TSOP 的效果，這意味著只要輸出為高電平，LED 就會熄滅，只要檢測到 IR 且輸出為低電平，LED 就會點亮。PNP晶體管的行為與NPN晶體管相反，當電壓施加到其基極時，它充當開路開關，當其基極沒有電壓時，它充當閉合開關。所以通常 TSOP 輸出保持高電平，晶體管表現為開路開關，LED 將熄滅。一旦 TSOP 檢測到紅外線，它的輸出就會變低，晶體管就會像閉合的開關一樣工作，LED 就會亮起。正如您在下面的紅外接收電路中看到的一個 10k 的電阻器用于為晶體管提供適當?shù)钠?，一個 470ohm 的電阻器用于 LED 以限制電流。因此，每當我們按下紅外發射器上的按鈕時，TSOP1738 就會檢測到它并且 LED 會發光。

紅外接收頭二、頻率振蕩

我們使用TSOP1738 作為 IR 接收器，因此我們需要生成 38 kHz 的調制 IR。您可以使用任何 TSOP，但您需要生成相應頻率的 IR 作為 TSOP。所以我們?cè)?Astable 模式下使用555 定時器以 38KHz 的頻率振蕩 IR。眾所周知，555定時器的振蕩頻率是由電阻R1、R2和電容C1決定的。正如您在 blow IR 發射器電路中看到的那樣，我們使用了 1k R1、20K R2 和 1nF 電容器來生成大約 100 倍的頻率。38 赫茲?？梢允褂靡韵鹿接?jì)算：1.44/((R1+2*R2)*C1)。紅外探測器專門針對紅外光進行過濾，它們不擅長探測可見光。另一方面，光電池擅長檢測黃色/綠色可見光，不擅長紅外光。

紅外接收頭三、解調器

IR 檢測器內部有一個解調器，用于尋找 38 KHz 的調制 IR。只是發光的紅外 LED 不會被檢測到，它必須以 38KHz 的頻率閃爍。光電管沒有任何類型的解調器，可以檢測光電管響應速度(約 1KHz)內的任何頻率(包括直流)，IR 檢測器是數字輸出 - 它們要么檢測到 38KHz IR 信號并輸出低電平 (0V)，要么檢測不到任何信號并輸出高電平 (5V)。光電管就像電阻器一樣，電阻會根據它們暴露在光線下的多少而變化。

紅外接收頭四、遙控檢測

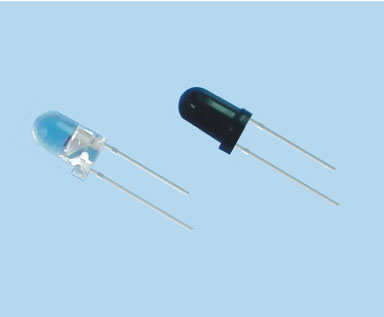

數據表圖表中可以看出，峰值頻率檢測為 38 KHz ，峰值 LED 顏色為 940 nm。您可以使用大約 35 KHz 到 41 KHz 的頻率，但靈敏度會下降，因此它無法從遠處檢測到。同樣，您可以使用 850 至 1100 nm 的 LED，但它們的工作效率不如 900 至 1000 nm，因此請確保獲得匹配的 LED!查看 IR LED 的數據表以驗證波長。紅外探測器是帶有光電管的微型芯片，經過調諧可以偵聽紅外光。它們幾乎總是用于遙控檢測——每臺電視和 DVD 播放器的前面都有一個，用于偵聽來自答題器的紅外信號。遙控器內部有一個匹配的 IR LED，它會發出 IR 脈沖來告訴電視打開、關閉或更改頻道。人眼看不到紅外光，這意味著測試設置需要更多的工作。

　　以上就是關于紅外接收頭頻率及電路圖講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及光敏二極管的知識資訊，可以前往官網的客服進行咨詢。
